El primer
proyector para la iluminación del frente marítimo de Cartagena, se
instala en una fecha indeterminada del año 1900, junto a la batería
de Trincabotijas, artillada con cañones Krupp de 305 mm, alimentado
por un grupo electrógeno cuyo motor había sido prestado por una
industria civil de la localidad, con una dinamo inglesa.
 |
| La punta de La Podadera, con la batería, el proyector y, sobre ellos el antiguo faro. |
En el año de
1904: ...se terminó el proyecto de
«alumbrado» al servicio de las baterías, tanto los almacenes,
repuestos, talleres de carga y alojamiento de tropa, como en la
«iluminación» de los sectores de fuego de las mismas, realizados
todos los trabajos de montura de generadores, cuadros, líneas y
grupo Motor-Dínamo de los proyectores. Quedó la iluminación
reducida a 4 aparatos, tres Soweter-Harleng de 90 cm (Trincabotijas,
Podaderas y Sta. Florentina), y un
Sucker-Siemens de 1,5 m (Algameca)
que era el de mayor diámetro fabricado en aquella época
... En repetidas experiencias se
determinó el alcance eficaz de los proyectores, dando 3.000 a 3.500
m los de 0,90 m, 5.500 el de 1,50 m (APAC;
Historial del Regimiento de
Artillería Mixto de Costa y Campaña).
 |

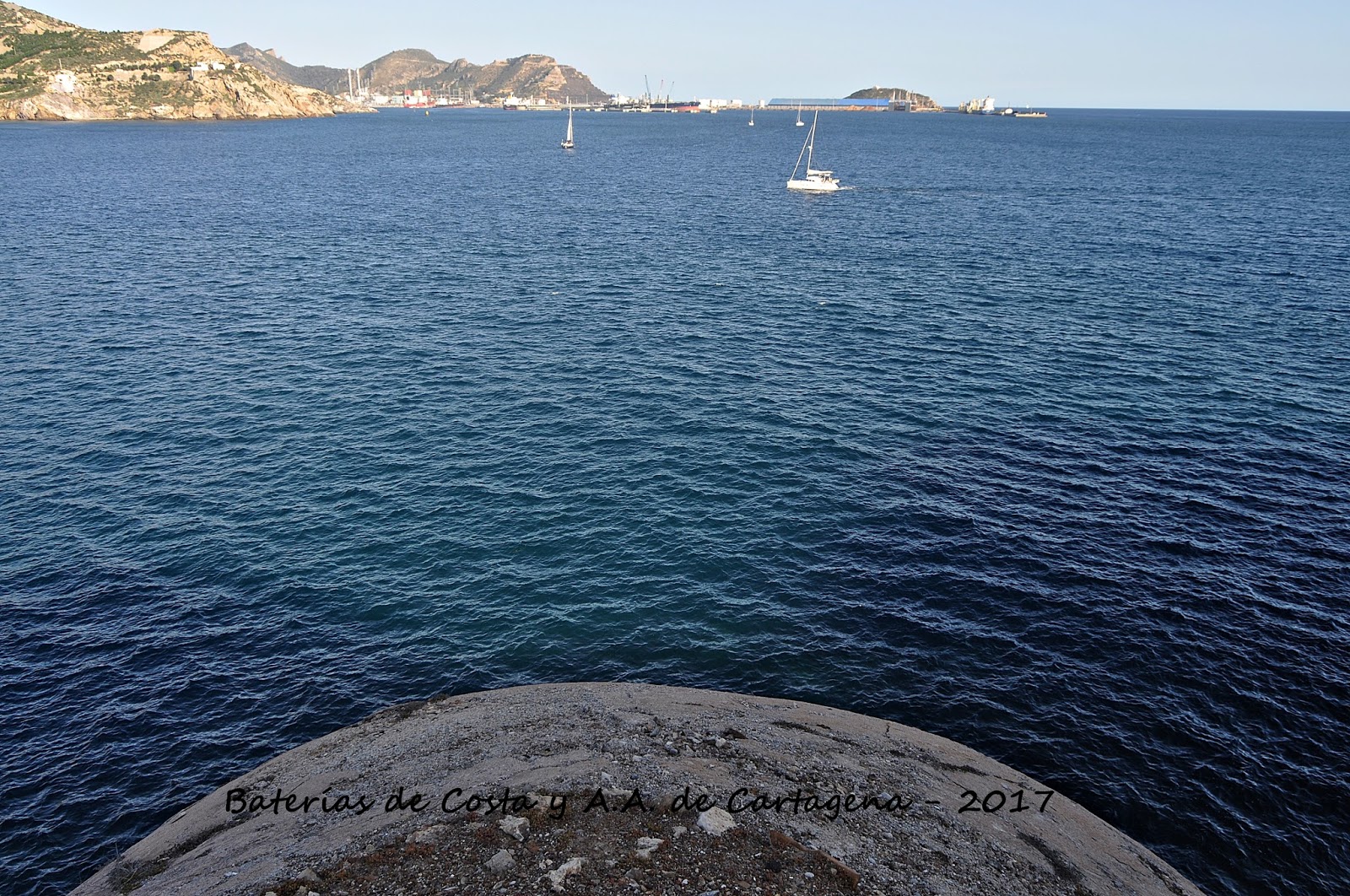

Vista sobre el proyector: Trincabotijas, islote de Escombreras, parte de la Fausilla
y del puerto de Escombreras. |
 |
| Entrada a la antigua instalación. |
El
proyector nº 1 (1), La Podadera,
está situado junto a la batería del mismo nombre, sobre una cota de
20 m sobre el mar. Se pueden apreciar en la instalación una pequeña
sala donde se guardaba el proyector (refugio); justo enfrente, el
emplazamiento del grupo electrógeno; los raíles para trasladar el
foco desde su alojamiento a la Posición de Combate; un pasillo de
acceso y una estrecha galería de servicio y ventilación.
 |
| Acceso al proyector, al frente la galería de ventilación. |
 |
| Pasillo de acceso. |
 |
| Antiguo emplazamiento del grupo electrógeno. |
-
Clase: Soweter-Harleng (2), de costa.
-
Diámetro: 90 cm.
-
Voltaje: 68-70 V.
-
Amperaje: 120 A.
-
Grupo electrógeno: generador de explosión independiente.
- Motor: Fiat de gasolina; potencia:
25hp.
-
Generador: dinamo Siemens de 95V, 185 A, a 1.000 r.p.m.
-
Misión táctica: exploración fija desde un ángulo de 170º.
-
Misión eventual: exploración móvil y tiro desde 170º hasta 250º,
tardando 3 minutos en recorrer los 80º de su zona.
Tras
la Guerra Civil, los 4 proyectores antiguos, continuaron en sus
emplazamientos, aunque carentes de utilidad práctica para el
despliegue del material Vickers del plan de 1926, por su corto
alcance, y de las piezas Krupp del artillado de finales del siglo
XIX, de las que estaban próximos, pues este material fue desmontado
y trasladado al estrecho de Gibraltar en 1941.
Aunque
no he encontrado la fecha exacta en la que fueron desmontados, en
“Arquitectura militar defensiva en la Base Naval de Cartagena”
(pag. 55) dice sobre los proyectores: «...en el 1958, se
depositaron en el Parque de Artillería».
Sin embargo, del modelo London Electric z74/39 de 200 cm, desplegado
en la misma década y dado de baja por el Ejercito en 1974, aún se
conservan los carros que portaban el foco en 2 de sus 5
emplazamientos, y restos de los cristales que lo cerraban en al menos
3, lo que me lleva a pensar que este modelo no fue retirado en
aquella fecha, y referirse a los instalados en 1904, siendo el de La
Podadera uno de ellos.
 |
| Proyector de La Podadera, vista exterior. |
 |
| Forjado del edificio del proyector. |
1.
Así
aparece nombrado en el “Informe Reservado”, realizado en 1942 por
el Reg. de Art. nº 3.
2.
Existe una discrepancia respecto al nombre correcto del proyector.
Federico Santaella en “La Artillería en la defensa de Cartagena y
su Base Naval” lo llama Souter-Harleng; en el “Catálogo de
fortalezas de Cartagena” y en el catálogo de “Arquitectura
militar defensiva en la Base Naval de Cartagena”, publicado por
AFORCA, con motivo de las “IX Jornadas sobre Fortificaciones”,
viene nombrado como Soweter-Haleng. Es esta la denominación que
hemos reproducido por venir del Historial del Regimiento de
Artillería.
Bibliografía
Estudio y catalogación de las defensas de Cartagena y su bahía. La
Defensa de la Base Naval en época contemporánea. Aureliano Gómez
Vizcaíno y David Munuera Navarro.
Estudio y catalogación de las defensas de Cartagena y su base naval. Catálogo
de fortalezas de Cartagena.
Arquitectura
militar defensiva en la Base Naval de Cartagena. Editado por AFORCA,
con motivo de las “IX Jornadas sobre Fortificaciones”, e impreso
por la editorial Áglaya en 2009.
La
Artillería en la defensa de Cartagena y su Base Naval. F. Santaella
Pascual. Áglaya, 2006.
La
Artillería de Costa en el Campo de Gibraltar 1936-2004. César
Sánchez de Alcázar. AF Editores, 2006.
